Втулки конічні

Як використовуються та монтуються конічні втулки?

Конічні втулки мають конічну зовнішню поверхню яка втискається в конічний отвір шківа, муфти, ланцюгової зірочки під конічну втулку. Внутрішній діаметр втулки виконаний під діаметр валу та містить в собі шпонковий паз. Втулка має повздовжній проріз по всій довжині, завдяки чому здатна стискатися та розжиматися, одночасно зменшуючи та збільшуючи зовнішній конус та внутрішній отвір. За допомогою монтажних болтів монтажна втулка втискається в конус шківа, муфти, зірочки, та одночасно обжимає вал. Створене таким чином розпірне зусилля здатне і само передати крутні моменти певних величин, але завдяки наявному шпонковому пазу використовується в більшості з шпонкою. Високоточне виконання втулок забезпечує точне центрування деталей на валах. Конструкція забезпечує швидке та зручне встановлення а також демонтаж деталей. Демонтаж виконується завдяки тих самих монтажних болтів але при цьому використовуються демонтажні отвори конічної втулки.

Види конічних втулок.

В нашому асортименті ви знайдете конічні монтажні втулки з посадковим отвором на вали з метричними та дюймовими діаметрами. При необхідності ви також знайдете у нас монтажні болти до кожного типорозміру втулок. Конічні затиски постачаються в комплекті з необхідною кількістю монтажних болтів, як для встановлення так і для демонтажу. Ми постачаємо втулки відомих італійських брендів як SATI, BEA, SIT, POGGY, CHIARAVALLI, німецьких OPTIBELT, CONCAR.

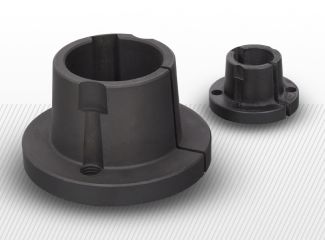

Окрім стандартних затисків також пропонуємо до вашої уваги втулки типу System-P виробництва POGGY. Абсолютно схожі з стандартними як за формою, призначенням та методом використання. Зверніть увагу, що данні втулки використовуються лише з деталями «під втулки конічні System-P», з деталями на посадку з стандартними конічними втулками втулки System-P не працюватимуть!

Як підібрати конічні втулки?

Щоб купити конічну втулку вам необхідно визначити типорозмір (тип) втулки який підходить до деталі (шківа, зірочки або муфти) яку ви хочете встановити на вал. Кожна деталь «під втулку» має єдиний типорозмір втулки яка може використовуватися для монтажу. Ці типорозміри завжди вказані між параметрами деталей. Після вибору типорозміру необхідно підібрати конусну втулку даного типу з необхідним посадковим діаметром на вал.
