Конічні втулки метричні

Відобразити більше інформації
Підтримка закрити

Загальна інформація

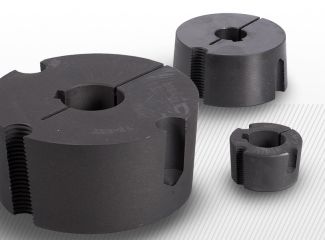

Втулки монтажні конусні з метричними розмірами посадкового діаметру

Втулка конусна забезпечує швидке та надійне кріплення шківів, муфт, ланцюгових зірочок тощо на вал. Втулки виготовлені з стандартними шпонковими пазами на вали метричних розмірів. Переваги такого кріплення в швидкому, надійному монтажу, відсутність необхідності механічної обробки деталі. Завдяки втулці зручний не тільки монтаж але і демонтаж деталі з вала. Маркування TB походить від англійської назви Taper Bush. Підберається втулка конічна саме на основі номеру TB зазначеному на деталі яку необхідно монтувати.

Монтаж конусних втулок

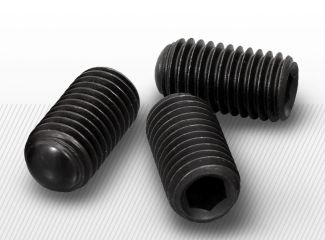

Конусні монтажні втулки зовнішньою конічною стороною втискаються в деталь яку необхідно встановити, та одночасно внутрішнім посадковим отвором натискаються на вал. Завдяки зажимних гвинтів втулка впресовується в деталь та на вал при чому виникає розпірні навантаження та самоцентрування деталі відносно валу. Демонтаж відбувається аналогічно за допомогою болтів, лише використовуються для цього демонтажні отвори з різбою.

Переваги конусних втулок

Конусні втулки забезпечують швидкий монтаж та демонтаж деталей на вал, при якому нема необхідності використовування молотків та знімачів підшипників. За рахунок "впресовування" забезпечується великий передаточний момент який додатково посилюється шпонкою. Зручне точне встановлення без необхідності механічної обробки деталей та використання гужонів.

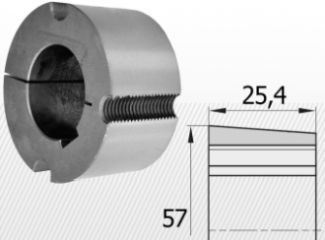

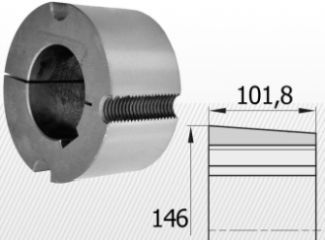

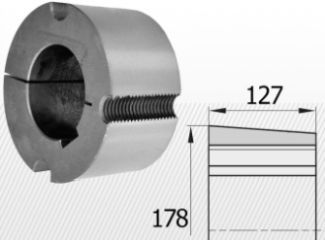

Розміри конусних монтажних втулок

Підбір розміру конічних втулок відбувається за двома розмірами. Поперше необхідно визначити типорозмір втулки. Цей розмір вказано на деталі яку необхідно встановити (наприклад: TB 1210, TB 1610, TB 2517 тощо). Наступним важливим розміром є внутрішній посадквий діаметр втулки, це також діаметр вала на якого необхідно встановити втулку та деталь. В данному роздділі ви можете купити конусні монтажні втулки з посадковим діаметрами метричних розмірів (кратних міліметра). Якщо вам необхідно встановити деталь на вал дюймових розмірів ви зможете зробити це в розділі Конусні монтажні втулки дюймових розмірів.

Ми пропонуємо шківи відомих Італійських брендів SATI та BEA. Із нашого складу доступний широкий асортимент Конусних монтажних втулок.
