Міні кабелевкладальні ланцюги
Загальна інформація
| Тип: | CPS CABLECHAIN |
| Матеріал: | поліамід з скловолоконним підсиленням |
| Можливіст відкриття ланцюга: | згідно каталога |
| Максимальна швидкість руху: | 10 m/s |
| Робоча температура: | -30 °C ~ +130 °C |
| Галузь використання: | Друкарні верстати, дозатори, комплектуючі апарати, 3D прінтери |
Детальний опис
Правильна прокладка кабелю в кабелевкладачі:
При прокладанні кабелів слід дотримуватися особливої обережності. Неправильно розташовані кабелі можуть призвести до передчасного виходу з ладу кабелевкладача, що може привести до втрати ізоляції або обриву кабеля. При прокладанні кабелів намагайтеся збалансувати кабелевкладач! Кабелі більшого діаметру повинні бути відокремлені від кабелів меншого розміру. Шланги і кабелі також повинні бути розділені.

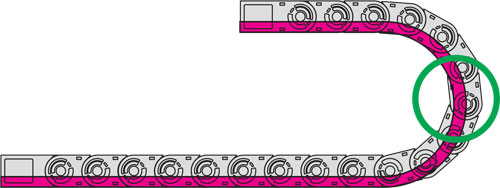

Зверніть увагу на правильну схему розташування кабелів, показану нижче. Неправильна прокладка кабелів може призвести до обриву кабелів. Рожева відмітка вказує на розміщення кабель. Будь ласка, переконайтеся, що, кабель не перекручений!
Обчислення мінімальної потребності по простору:
- при кабелях круглого січення: діаметер кабеля + 10%
- при плоских кабелях: ширина кабеля + 10%, висота кабеля + 10%
- при шлангах: діметер шланга + 20%

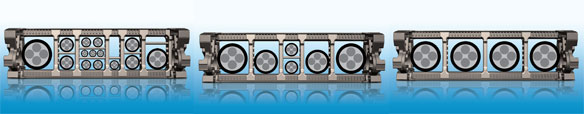

Кабелі і шланги більшого діаметра завжди слід розміщувати по краям кабелевкладального ланцюга, діаметром менші - по центру, зберігаючи збалансованість кабелевкладача! Нижче приведено кілька прикладів правильного розміщення кабелів в кабелевкладачу.
Відео
Завантаження
Про виробника
CP SYSTEM CO., LTD. виготовляє кабелевкладальні ланцюги, гнучкі захисні гофри і роз'єми для кабелів, компоненти захисту кабелів роботів. Компанія несе відповідальність за виробництво, склад і закупівлю продукції. CP SYSTEM CO., LTD є лідером на ринку, і продукт відповідає сертифікатам ISO 9001 (KOR-483-01, ISO 14001 (K1356.05), UL, VDE, IPA, CE, TUV і ASTM.
